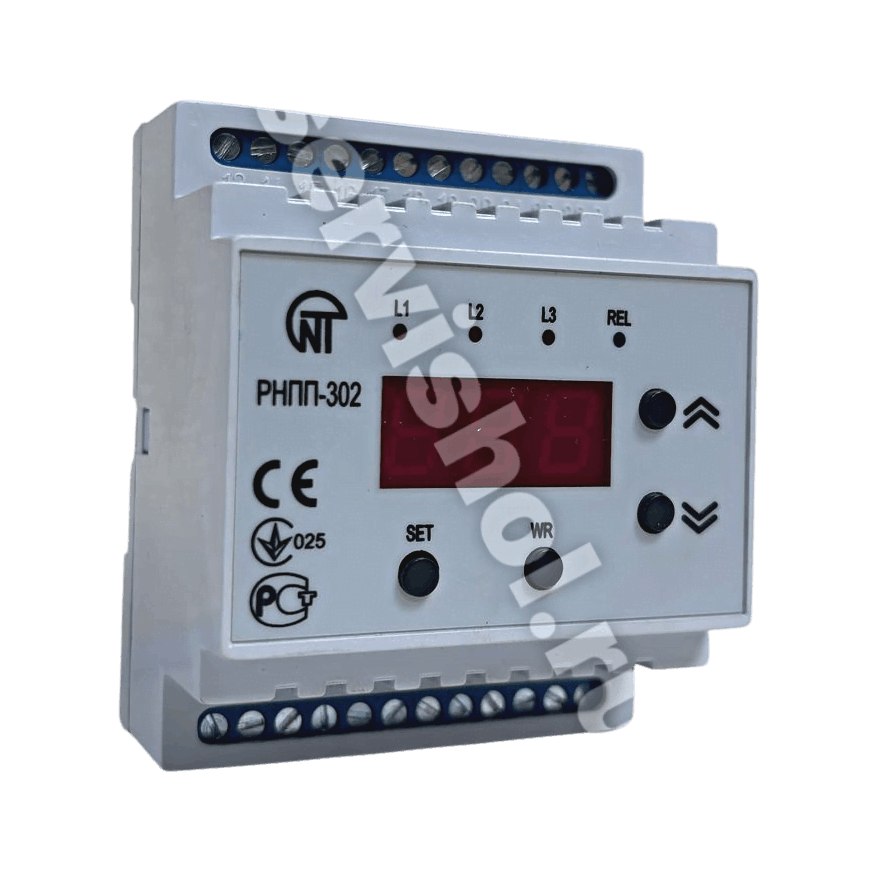

Реле напряжения РНПП-302 — трехфазная защита 220/380В с контролем фаз

Трехфазное универсальное реле переменного напряжения РНПП-302 представляет собой интеллектуальное устройство защиты, разработанное для постоянного контроля параметров трехфазной электрической сети и автоматического отключения нагрузки при наступлении аварийных ситуаций.



Основные функции защиты:

Контроль уровня напряжения — защита от повышенного и пониженного напряжения

Защита от обрыва фаз — мгновенная реакция на исчезновение любой из фаз

Контроль перекоса фаз — защита от несимметрии напряжений до 35%

Контроль чередования фаз — предотвращение неправильного направления вращения двигателей

Защита от слипания фаз — контроль за состоянием силовых контактов пускателя



Технические характеристики РНПП-302

Номинальное напряжение - 220/380В, 230/400В, 240/415В

Частота сети - 50 Гц

Диапазон регулировки Umin: -60% до +10% от номинального

Диапазон регулировки Umax: -10% до +20% от номинального

Контроль перекоса фаз - 5-35% от номинального

Номинальный ток контактов - 8А при 250В (cos φ=1)

Конфигурация контактов - 1 перекидной + 1НО (сигнализация)

Задержка повторного включения - 0-600 секунд

Задержка срабатывания - 0-30 секунд (по всем видам аварий)

Монтаж - DIN-рейка 35мм (4 модуля)

Степень защиты - IP40



Режимы работы реле РНПП-302

Устройство может функционировать в четырех независимых режимах, что обеспечивает универсальность применения:

1. Режим контроля пускателя (tPr=0)

Контроль уровней напряжений отключен

Основная функция — мониторинг состояния силовых контактов магнитного пускателя

Защита от подгорания и слипания контактов

2. Режим минимального напряжения (tPr=1)

Срабатывание при снижении напряжения ниже установленного порога

Защита оборудования от работы в режиме недостаточного напряжения

3. Режим максимального напряжения (tPr=2)

Отключение при превышении допустимого уровня напряжения

Защита от повреждений перенапряжением

4. Универсальный режим напряжения (tPr=3)



Одновременный контроль минимального и максимального напряжения

Режим пропорциональных уставок для точной настройки

Конструктивные особенности и интерфейс

Корпус и размещение:

4-модульный корпус для установки на DIN-рейку 35мм

Габаритные размеры обеспечивают компактное размещение в электрощитах

Возможность установки в любом положении в пространстве

Органы управления и индикации:

Трехразрядный семисегментный дисплей — отображение текущего напряжения, аварий и настроек

Три красных светодиода L1, L2, L3 — индикация аварий по каждой фазе

Зеленый светодиод — индикация состояния выходного реле

Кнопки программирования — для настройки параметров и режимов работы



Электрические соединения:

Винтовые клеммы для подключения силовых цепей

Отдельные входы для каждой фазы и нейтрали

Релейные выходы для управления пускателем и сигнализации

Цифровой вход дистанционного управления



Области применения в холодильном оборудовании

Защита компрессорно-конденсаторных агрегатов:

Предотвращение работы компрессоров при неполнофазных режимах

Защита от перегрева при снижении напряжения

Контроль правильного направления вращения вентиляторов

Промышленные холодильные установки:

Централизованные системы охлаждения складов и производств

Технологические линии пищевой промышленности

Системы кондиционирования больших объектов

Торговое холодильное оборудование:

Супермаркеты и торговые центры

Холодильные камеры ресторанов и кафе

Фармацевтическое холодильное оборудование

Преимущества использования РНПП-302

Многофункциональность:

Замена нескольких специализированных устройств защиты

Универсальность настроек для различных типов нагрузок

Возможность работы в сетях с различным типом нейтрали

Надежность и точность:

Точность определения порогов срабатывания не более ±2%

Широкий диапазон настройки временных задержек

Память настроек при отключении питания

Удобство эксплуатации:

Наглядная индикация всех контролируемых параметров

Простота настройки через меню с кнопочным управлением

Компактные размеры для установки в стандартные щиты



Региональные особенности применения на Дальнем Востоке

Климатические условия:

Реле РНПП-302 отлично подходит для эксплуатации в условиях Дальневосточного региона:

Устойчивость к температурным перепадам — важно для неотапливаемых объектов

Надежная работа при нестабильном электропитании — частая проблема в отдаленных районах

Защита от обрыва фаз — актуально для воздушных линий электропередач



Сервис-Холод предоставляет полный комплекс услуг по поставке, монтажу, настройке и техническому обслуживанию реле напряжения РНПП-302 с учетом особенностей эксплуатации холодильного оборудования на Дальнем Востоке.

Наши специалисты обеспечат профессиональную интеграцию устройства в систему управления, настройку оптимальных параметров защиты и долговременную техническую поддержку.



Для получения консультации по и расчета стоимости обращайтесь по контактам, которые указаны на сайте.
